摘 要： 針對氧化鋁陶(tao)瓷生產(chan)所(suo)用(yong)原材料及制品的(de)主(zhu)要化學成分分析(xi)(xi)中常見的(de)一些問題進行(xing)了探(tan)討和分析(xi)(xi);研究并(bing)提出(chu)了適合氧化鋁陶(tao)瓷生產(chan)主(zhu)要成分的(de)分析(xi)(xi)方法和相關分析(xi)(xi)標準(zhun)。
前言
氧(yang)化(hua)鋁陶瓷不僅(jin)具有(you)機械(xie)強度高、耐(nai)高溫、耐(nai)磨(mo)損、耐(nai)腐蝕的優越(yue)性能, 而且(qie)還具有(you)優良的絕緣性能、電(dian)性能, 并且(qie)其生產所用(yong)原料價格低廉, 制作(zuo)工藝(yi)相對簡單、成(cheng)熟等, 因此(ci)被(bei)廣(guang)泛應(ying)用(yong)于電(dian)子、化(hua)工、機械(xie)、紡(fang)織、汽車、航天、冶金、石油等領域, 氧(yang)化(hua)鋁陶瓷已經(jing)成(cheng)為當(dang)前應(ying)用(yong)范圍較廣(guang)、用(yong)量較大(da)、價格較便(bian)宜的氧(yang)化(hua)物陶瓷材料之一(yi)。
氧(yang)化(hua)(hua)鋁陶瓷(ci)(ci)(ci)一(yi)(yi)般以(yi)氧(yang)化(hua)(hua)鋁含(han)量(liang)來(lai)分(fen)類。如95瓷(ci)(ci)(ci)即氧(yang)化(hua)(hua)鋁含(han)量(liang)為95%, 常見的(de)氧(yang)化(hua)(hua)鋁陶瓷(ci)(ci)(ci)有(you)75瓷(ci)(ci)(ci)、85瓷(ci)(ci)(ci)、90~92瓷(ci)(ci)(ci)、95瓷(ci)(ci)(ci)、96~97瓷(ci)(ci)(ci)、99瓷(ci)(ci)(ci)等。其(qi)中(zhong)85瓷(ci)(ci)(ci)、90~92瓷(ci)(ci)(ci)一(yi)(yi)般用作研磨(mo)介質(zhi) (如研磨(mo)瓷(ci)(ci)(ci)球(qiu), 球(qiu)磨(mo)機襯磚, 耐(nai)磨(mo)瓷(ci)(ci)(ci)片等) , 95瓷(ci)(ci)(ci)以(yi)上的(de)氧(yang)化(hua)(hua)鋁陶瓷(ci)(ci)(ci), 常用于電子陶瓷(ci)(ci)(ci)、結構陶瓷(ci)(ci)(ci)和(he)密(mi)封件 (如基板、燈頭、密(mi)封環、紡(fang)織瓷(ci)(ci)(ci)等) 。在(zai)生(sheng)產過(guo)程中(zhong), 為了(le)保證產品質(zhi)量(liang), 需要配(pei)方的(de)準確(que)(que)和(he)正確(que)(que), 因(yin)此需要原料的(de)準確(que)(que)化(hua)(hua)學成(cheng)分(fen)及(ji)生(sheng)產過(guo)程中(zhong)半成(cheng)品和(he)成(cheng)品的(de)成(cheng)分(fen)檢驗。由于受分(fen)析方法, 測量(liang)儀器, 工作環境, 分(fen)析人員等各種條件的(de)影響, 分(fen)析結果不(bu)可(ke)能準確(que)(que), 存在(zai)一(yi)(yi)定的(de)誤(wu)差, 特別是(shi)不(bu)同分(fen)析方法的(de)測量(liang)范(fan)圍, 準確(que)(que)度和(he)靈(ling)敏(min)度是(shi)不(bu)同的(de), 因(yin)此選擇適合的(de)分(fen)析方法和(he)標(biao)準尤其(qi)重要, 不(bu)同的(de)分(fen)析方法和(he)標(biao)準是(shi)根(gen)據被測樣品的(de)具體情況來(lai)制定的(de), 主要涉及(ji)組分(fen)含(han)量(liang)和(he)是(shi)否伴有(you)干擾元素等問題。
送(song)檢(jian)樣(yang)品(pin)測量其(qi)化學成分(fen)(fen)時, 首先, 送(song)檢(jian)樣(yang)品(pin)要(yao)有代(dai)表性, 即取(qu)樣(yang)方法正確;其(qi)次, 要(yao)選擇(ze)(ze)合適的(de)(de)權(quan)威的(de)(de)檢(jian)測機構(gou);第三要(yao)充分(fen)(fen)說明所(suo)送(song)樣(yang)品(pin)的(de)(de)相關情(qing)況, 如大致(zhi)組分(fen)(fen), 含量范圍(wei)等, 以便檢(jian)測者(zhe)選擇(ze)(ze)適用的(de)(de)分(fen)(fen)析(xi)(xi)(xi)方法和分(fen)(fen)析(xi)(xi)(xi)標(biao)準。因(yin)此選擇(ze)(ze)正確的(de)(de)分(fen)(fen)析(xi)(xi)(xi)方法和分(fen)(fen)析(xi)(xi)(xi)標(biao)準尤其(qi)重(zhong)要(yao), 否則再(zai)權(quan)威的(de)(de)機構(gou), 再(zai)先進的(de)(de)儀器也(ye)不一定能得出準確的(de)(de)分(fen)(fen)析(xi)(xi)(xi)結果。
目前(qian)國內常見氧化鋁陶瓷(ci)配(pei)(pei)方有CaO-Al2O3-SiO2和MgO-Al2O3-SiO2稱為(wei)三元系(xi)配(pei)(pei)方, 也(ye)有CaO-MgO-Al2O3-SiO2, 成(cheng)為(wei)四元系(xi)配(pei)(pei)方。為(wei)了提高其性(xing)能(neng), 有時也(ye)添加(jia)(jia)稀土La, Ce, Y等(deng)(deng)(deng), 以上均為(wei)白瓷(ci);為(wei)了突出某(mou)些特(te)殊使用性(xing)能(neng)要求(qiu), 生產中也(ye)有添加(jia)(jia)Cr, Mn, Ti等(deng)(deng)(deng)為(wei)紅瓷(ci);或者添加(jia)(jia)Fe、Co、Ni、Cr、Mn、Ti、V等(deng)(deng)(deng), 由于這(zhe)些顏色(se)多(duo)為(wei)深棕色(se)、灰(hui)色(se)和黑色(se), 因此也(ye)稱黑瓷(ci);有色(se)氧化鋁瓷(ci), 用量較(jiao)小(xiao), 在此重(zhong)點(dian)討論白色(se)氧化鋁陶瓷(ci)。
1 氧(yang)化鋁陶瓷生產(chan)及原料(liao)分析
從(cong)氧(yang)化鋁陶瓷的(de)(de)生產過程來看, 主要(yao)原料化學(xue)成(cheng)分(fen)檢驗和(he)配料準確是保證產品質量的(de)(de)重要(yao)因素, 氧(yang)化鋁陶瓷的(de)(de)生產中需(xu)要(yao)分(fen)析(xi)(xi)的(de)(de)主要(yao)化學(xue)成(cheng)分(fen)有(you)(you):Al2O3、SiO2、MgO、CaO、Na2O、Fe2O3、H2O。物(wu)理分(fen)析(xi)(xi)有(you)(you)粒(li)度(du)、真密度(du)、α-Al2O3轉化率, 再深入一點(dian)需(xu)觀(guan)察(cha)α-Al2O3的(de)(de)晶(jing)體形貌、粒(li)度(du)分(fen)布, 比表面積(ji)等。從(cong)表面上看, 檢測的(de)(de)項目并(bing)不很多(duo)(duo), 似(si)乎也不復雜, 但在實際生產中, 經(jing)常會(hui)遇(yu)到很多(duo)(duo)問題(ti), 特別(bie)是國內許(xu)多(duo)(duo)陶瓷生產廠(chang)(chang)家并(bing)不具備完善的(de)(de)分(fen)析(xi)(xi)檢測手(shou)段(duan), 檢測一些成(cheng)分(fen)需(xu)外(wai)送檢驗, 有(you)(you)時會(hui)出現同(tong)一個(ge)樣(yang)品送兩至(zhi)三家檢測機構檢測, 其分(fen)析(xi)(xi)結果都不相(xiang)同(tong), 甚至(zhi)相(xiang)差(cha)較大, 使(shi)生產廠(chang)(chang)家無所(suo)適從(cong), 甚至(zhi)會(hui)影(ying)響生產而與原料供應商(shang)產生誤(wu)會(hui)。
氧(yang)(yang)(yang)化(hua)鋁(lv)粉體生產廠家會(hui)遇到用(yong)戶提出氧(yang)(yang)(yang)化(hua)鋁(lv)含(han)量(liang)(liang)(liang)達不(bu)到要求, 或者雜(za)質含(han)量(liang)(liang)(liang)很標(biao), 或者是粒度D50達不(bu)到要求等(deng)。如煅燒氧(yang)(yang)(yang)化(hua)鋁(lv)含(han)量(liang)(liang)(liang)中(zhong)氧(yang)(yang)(yang)化(hua)鋁(lv)含(han)量(liang)(liang)(liang)在99.5%以上(shang), 有些用(yong)戶分析(xi)氧(yang)(yang)(yang)化(hua)鋁(lv)含(han)量(liang)(liang)(liang)只(zhi)有98%甚至更低, 針(zhen)對上(shang)述問(wen)(wen)題(ti), 筆(bi)者將在工作(zuo)中(zhong)遇到的問(wen)(wen)題(ti)總結(jie)如下:
1) 主要原材料α-Al2O3:Al2O3含量、Na2O, SiO2含量、Fe2O3含量、燒失量的(de)分析。
2) 主(zhu)要(yao)原材料(liao)α-Al2O3:α轉化率 (α相含量(liang)) 、真(zhen)密(mi)度的分(fen)析。
3) 過程控制:α-Al2O3瓷(ci)粉研磨粒(li)度分析問(wen)題。
4) 氧化鋁陶瓷(ci)制品-瓷(ci)件的(de)主要成分(fen)分(fen)析:Al2O3、SiO2、CaO、MgO、Fe2O3含量等。
5) 主(zhu)要添加劑(ji)的分析:輕質(zhi)碳酸鈣 (CaO、Fe2O3、MgO) , 高嶺土 (Al2O3、SiO2、Fe2O3) , 滑石(shi) (SiO2、MgO、Fe2O3) , 石(shi)英粉 (SiO2、Fe2O3) 等(deng)。
筆者(zhe)在此只討(tao)論氧化鋁(lv)陶瓷生產中常(chang)用原料及制品的氧化鋁(lv)含量的分(fen)析問題。
2 陶(tao)瓷生產原料-氧化鋁含量的(de)分析
2.1 相(xiang)關分析方法(fa)及(ji)標準
氧化鋁陶瓷的主要(yao)原(yuan)料(liao)α-Al2O3的產品(pin)標(biao)準(zhun)為(wei)我國有色金屬行業標(biao)準(zhun)YS/T 89-2011, 該標(biao)準(zhun)指定的化學成分分析方(fang)法為(wei)國家標(biao)準(zhun)GB/T 6609。
GB/T 6609為我國氧化(hua)鋁(lv)的化(hua)學(xue)分(fen)析方(fang)法標準(zhun), 該標準(zhun)始于(yu)1986年, 來自于(yu)國際標準(zhun), 后經(jing)過不斷完(wan)善修訂, 現在為GB/T 6609-2004, 部分(fen)修改到(dao)GB/T6609-2009。氧化(hua)鋁(lv)分(fen)析的相關(guan)國家標準(zhun)見表1。
表1 氧化鋁分析的國家標準GB/T 6609
2.2 主要原料α-氧(yang)化(hua)鋁中Al2O3含(han)量(liang)的分析
關于Al2O3含(han)量(liang)測(ce)定, 經常會(hui)發生用戶反映檢(jian)測(ce)α-Al2O3原料中的Al2O3含(han)量(liang)偏(pian)低(di)(di), 小于98%。有時也會(hui)出現Al2O3分析(xi)(xi)結(jie)果偏(pian)高(gao)的情況。工業氧化(hua)鋁分析(xi)(xi)則誤差更大, 有時分析(xi)(xi)結(jie)果偏(pian)低(di)(di)時Al2O3含(han)量(liang)甚至低(di)(di)于96%。
2.2.1 氧化(hua)鋁(lv)分析結果偏低(di)
2.2.1. 1 α-氧化鋁的Al2O3含量的分析
α-氧化鋁(lv)(lv)的氧化鋁(lv)(lv)含量一般在(zai)99.5%以上(shang), 因(yin)為(wei)(wei)α-氧化鋁(lv)(lv)原(yuan)粉(fen)(fen)中的SiO2≤0.03% (研(yan)磨后微粉(fen)(fen)一般不很過0.15%) , Fe2O3≤0.03%, Na2O≤0.3%, K2O≤0.01%, 燒(shao)失≤0.05% (α-氧化鋁(lv)(lv)煅(duan)燒(shao)溫度大(da)于(yu)1250℃, 正常(chang)情況下α-氧化鋁(lv)(lv)燒(shao)失應(ying)小于(yu)0.05%) 。根(gen)據表2中國(guo)(guo)家(jia)(jia)標(biao)準(zhun)GB/T 6609.34-2009分(fen)(fen)析(xi)方(fang)法(fa), 則氧化鋁(lv)(lv)含量為(wei)(wei):100%- (0.03%+0.03%+0.3%+0.01%+0.05%) =99.58%, 之所以有時會出現氧化鋁(lv)(lv)分(fen)(fen)析(xi)結果偏低, 主要是因(yin)為(wei)(wei)有些檢測單位采用了國(guo)(guo)家(jia)(jia)標(biao)準(zhun)GB/T 6900-2006鋁(lv)(lv)硅系耐火材料化學(xue)分(fen)(fen)析(xi)方(fang)法(fa) (Al2O3測定(ding)范圍10%~97%, 見(jian)表2) 或者是有色金屬(shu)行業(ye)標(biao)準(zhun)YS/T 575.1-2007鋁(lv)(lv)土(tu)礦(kuang)的化學(xue)分(fen)(fen)析(xi)方(fang)法(fa) (Al2O3測定(ding)范圍40%~80%, 見(jian)表3) , 上(shang)述兩種分(fen)(fen)析(xi)方(fang)法(fa)均為(wei)(wei)EDTA滴(di)定(ding)法(fa)直接(jie)測定(ding)氧化鋁(lv)(lv)含量, 因(yin)此易產(chan)生較(jiao)大(da)誤差。
若采用(yong)表2、表3的(de)分(fen)(fen)析方(fang)法, 由于(yu)標(biao)準(zhun)的(de)檢測范圍, 允許(xu)誤差(cha)的(de)范圍和分(fen)(fen)析方(fang)法的(de)原因, 根據筆者的(de)經(jing)驗(yan)判(pan)斷(duan)其結果往(wang)往(wang)偏低(di)。因此α-氧化(hua)鋁的(de)Al2O3含量(liang)的(de)分(fen)(fen)析應(ying)采用(yong)國家標(biao)準(zhun)GB/T6609。
表2 國(guo)家(jia)標準(zhun)GB/T 6900-2006相關分析(xi)方法(fa)

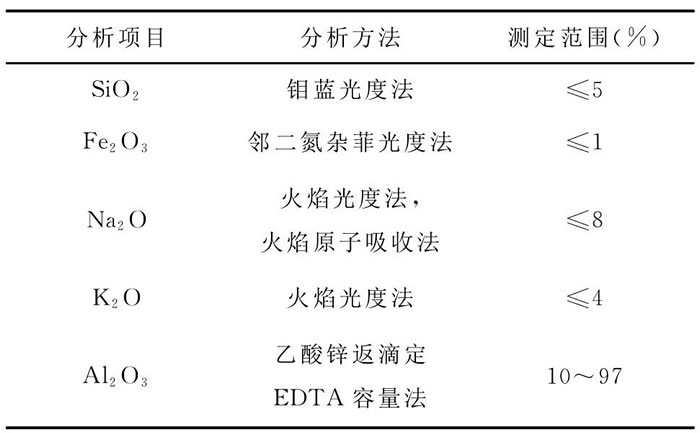

表3 行業標準YS/T 575-2007相關分析項目(mu)及(ji)測定范圍
2.2.1. 2 工(gong)業氧化鋁的Al2O3含(han)量的分析
氧(yang)(yang)化(hua)鋁(lv)行業工業氧(yang)(yang)化(hua)鋁(lv)Al2O3含(han)(han)量(liang)的分(fen)析(xi)(xi)方法(fa)采用(yong)國家(jia)標(biao)(biao)準GB/T 6609, 即先分(fen)析(xi)(xi)出氧(yang)(yang)化(hua)鋁(lv)中的雜質含(han)(han)量(liang)然后采用(yong)差減(jian)法(fa)計算出氧(yang)(yang)化(hua)鋁(lv)含(han)(han)量(liang)。但由于種(zhong)種(zhong)原(yuan)(yuan)因(yin)一(yi)些廠家(jia)采用(yong)國家(jia)標(biao)(biao)準GB/T 6900-2006或有色金屬行業標(biao)(biao)準YS/T 575.1-2007用(yong)容(rong)量(liang)法(fa)直(zhi)接分(fen)析(xi)(xi)氧(yang)(yang)化(hua)鋁(lv)含(han)(han)量(liang), 分(fen)析(xi)(xi)結果氧(yang)(yang)化(hua)鋁(lv)含(han)(han)量(liang)更低, 給使用(yong)氧(yang)(yang)化(hua)鋁(lv)的生(sheng)產(chan)廠家(jia)造成困擾, 甚至無法(fa)正(zheng)確配料。其主(zhu)要原(yuan)(yuan)因(yin)有:
1) 目前國內工業(ye)氧(yang)(yang)化鋁(lv)生產(chan)(chan)廠(chang)大多(duo)采用(yong)閃(shan)速焙(bei)燒和懸浮(fu)焙(bei)燒, 出于節能(neng)和下游用(yong)戶對電(dian)解鋁(lv)的(de)需要, 氧(yang)(yang)化鋁(lv)生產(chan)(chan)的(de)焙(bei)燒溫(wen)度(du)在1 000℃左右甚至更低(di), 產(chan)(chan)品(pin)氧(yang)(yang)化鋁(lv)中的(de)α相(xiang)含量≤10%, 其余均為(wei)γ-氧(yang)(yang)化鋁(lv)等過(guo)渡相(xiang)又稱活性工業(ye)氧(yang)(yang)化鋁(lv), 因此工業(ye)氧(yang)(yang)化鋁(lv)有很強的(de)吸(xi)水性, 且所吸(xi)附(fu)的(de)水分(fen)(fen)700℃以上才能(neng)烘(hong)干。表4為(wei)工業(ye)氧(yang)(yang)化鋁(lv)吸(xi)水試驗結果。因此采用(yong)國家標準(zhun)GB/T 6900-2006或有色金屬行業(ye)標準(zhun)YS/T 575.1-2007分(fen)(fen)析時樣(yang)品(pin)的(de)烘(hong)干溫(wen)度(du)為(wei)110℃, 無法將水分(fen)(fen)完全烘(hong)干造(zao)成分(fen)(fen)析結果偏低(di)。
2) 由(you)于氧(yang)化(hua)鋁很強的(de)吸(xi)水(shui)(shui)性, 樣品即(ji)使是在(zai)高(gao)溫下烘干, 分析時取樣及稱樣過程均可能使樣品吸(xi)水(shui)(shui)從而產生較大(da)誤差, 造成分析結果偏低。
2.2.2 氧化鋁分析結(jie)果偏高
由于國(guo)(guo)家(jia)標(biao)準GB/T 6609.2-2009為冶金級(ji)工業氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)的(de)分(fen)析標(biao)準, 灼減是(shi)300~1 000℃的(de)燒失(shi)量(liang)(liang)(liang), 氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)含(han)(han)量(liang)(liang)(liang)也是(shi)在(zai)300℃烘(hong)干的(de)基礎(chu)上(shang)(shang)(shang)分(fen)析計算, 因此室(shi)溫到300℃的(de)質量(liang)(liang)(liang)損失(shi)并未計算在(zai)內, 造成(cheng)分(fen)析結果比實際(ji)含(han)(han)量(liang)(liang)(liang)高(gao), 工業氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)吸(xi)水性很強, 特(te)別是(shi)產品若存(cun)(cun)放(fang)時(shi)(shi)間較(jiao)長或受潮后(hou)誤差(cha)更(geng)(geng)大。表(biao)(biao)4的(de)試驗結果表(biao)(biao)明, 目前(qian)工業氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)在(zai)露天環境下(xia)存(cun)(cun)放(fang)48h吸(xi)水量(liang)(liang)(liang)可達(da)(da)7%以(yi)(yi)上(shang)(shang)(shang), 300℃的(de)質量(liang)(liang)(liang)損失(shi)在(zai)6%以(yi)(yi)上(shang)(shang)(shang), 如果將氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)露天放(fang)置(zhi)24h, 此時(shi)(shi)按國(guo)(guo)家(jia)標(biao)準GB/T6609-2009分(fen)析氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)含(han)(han)量(liang)(liang)(liang)的(de)誤差(cha)可達(da)(da)6%以(yi)(yi)上(shang)(shang)(shang)。α-氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)不(bu)易(yi)吸(xi)水, 但如果存(cun)(cun)放(fang)時(shi)(shi)間長或Na2O含(han)(han)量(liang)(liang)(liang)高(gao) (Na2O≥0.1%) 也容易(yi)吸(xi)水, 含(han)(han)水率較(jiao)高(gao)可達(da)(da)1%~2%。所以(yi)(yi)若采用國(guo)(guo)家(jia)標(biao)準GB/T 6609-2009分(fen)析氧(yang)(yang)(yang)化(hua)(hua)鋁(lv), 為了更(geng)(geng)準確地反映(ying)氧(yang)(yang)(yang)化(hua)(hua)鋁(lv)真實含(han)(han)量(liang)(liang)(liang), 在(zai)計算時(shi)(shi)應考慮減去室(shi)溫到300℃的(de)水分(fen)含(han)(han)量(liang)(liang)(liang)。
筆者認為氧化鋁(lv)使(shi)用者在實際(ji)應用中氧化鋁(lv)含量的計算(suan)(suan)可采用下面公式計算(suan)(suan):
氧化鋁含量A=100- (SiO2%+Fe2O3%+Na2O%+灼(zhuo)減(jian))
式中(zhong):灼減(jian)=室溫-1 000℃質量(liang)損失。
表4 工業氧化鋁吸水試驗結果
3 陶瓷制(zhi)品瓷件———氧化(hua)鋁含量的分析
3.1 相關分析方法及標準(zhun)
我國目前(qian)還(huan)沒有(you)氧(yang)化鋁(lv)陶瓷(ci) (90%~99%) 瓷(ci)件(jian) (制(zhi)品(pin)) 成分(fen)的(de)(de)化學(xue)分(fen)析方(fang)(fang)(fang)法(fa)(fa)的(de)(de)國家標(biao)準(zhun)。因此各(ge)檢測(ce)單位只能自己選(xuan)擇合適的(de)(de)分(fen)析方(fang)(fang)(fang)法(fa)(fa), 筆者根(gen)據長期的(de)(de)工作經驗(yan)(yan), 大量的(de)(de)測(ce)試試驗(yan)(yan)和查閱(yue)對比現有(you)的(de)(de)分(fen)析方(fang)(fang)(fang)法(fa)(fa)和標(biao)準(zhun)認為(wei), 90瓷(ci)以上的(de)(de)氧(yang)化鋁(lv)陶瓷(ci)制(zhi)品(pin)的(de)(de)化學(xue)分(fen)析目前(qian)可暫(zan)時選(xuan)用國家標(biao)準(zhun)GB/T 3044-2007白剛玉、鉻(ge)剛玉化學(xue)分(fen)析方(fang)(fang)(fang)法(fa)(fa), 上述(shu)分(fen)析方(fang)(fang)(fang)法(fa)(fa)也被多家國內(nei)權(quan)威檢測(ce)機構采(cai)用。
3.2 陶瓷(ci)瓷(ci)件分析應注意(yi)的問題
氧化鋁陶(tao)瓷制品分(fen)析(xi)較困(kun)難(nan)(nan)就是樣(yang)(yang)(yang)品 (瓷件) 的處理即制樣(yang)(yang)(yang), 因為(wei)根據國家標準GB/T 3044-2007需(xu)將樣(yang)(yang)(yang)品處理到100目以下。眾所周知90%~99%氧化鋁瓷的硬度(du)(du)和強度(du)(du)較高, 其(qi)硬度(du)(du)接近剛玉且(qie)更(geng)具韌(ren)性, 難(nan)(nan)以破碎。在處理樣(yang)(yang)(yang)品時(shi)應避免外(wai)來雜(za)質的摻入。
國家標準GB/T 3044-2007的樣(yang)(yang)品制備方法如下:先將(jiang)樣(yang)(yang)品破碎至2mm篩網通過(guo), 用四(si)分(fen)法縮分(fen)至10~20g, 研(yan)磨 (鋼或剛玉研(yan)缽) 150um全通過(guo), 磁選除鐵 (9.8~14.7N吸(xi)力) 。
樣品在制備(bei)過程中需注意以下(xia)方面:
1) 破碎研磨時盡量避免雜質(zhi)引入 (如鐵、瓷等(deng)) ;
2) 磁(ci)選(xuan)除(chu)鐵時要(yao)盡可能(neng)(neng)除(chu)干凈, 不(bu)能(neng)(neng)用酸洗(xi)除(chu)鐵;
3) 如果要分(fen)析Fe2O3含量(liang), 研(yan)磨時應使用剛玉研(yan)缽, 不(bu)能使用任何含鐵制的器皿(min)。
4 結論
筆者研究了(le)氧化(hua)鋁(lv)陶(tao)(tao)瓷(ci)生(sheng)產過(guo)程中常見的(de)(de)(de)主要(yao)成(cheng)分(fen)(fen)氧化(hua)鋁(lv)含量(liang)的(de)(de)(de)分(fen)(fen)析(xi)問題, 探討并提(ti)(ti)出了(le)合適的(de)(de)(de)檢(jian)測(ce)方法、分(fen)(fen)析(xi)標(biao)(biao)準(zhun)等相(xiang)(xiang)關問題。在氧化(hua)鋁(lv)陶(tao)(tao)瓷(ci)生(sheng)產中, 原材料及成(cheng)品的(de)(de)(de)檢(jian)驗需(xu)根據不(bu)同(tong)的(de)(de)(de)情況選(xuan)擇合適的(de)(de)(de)檢(jian)測(ce)手段(duan), 采用相(xiang)(xiang)應的(de)(de)(de)分(fen)(fen)析(xi)方法和標(biao)(biao)準(zhun)。筆者希望(wang)能為國(guo)內氧化(hua)鋁(lv)陶(tao)(tao)瓷(ci)原料和陶(tao)(tao)瓷(ci)制(zhi)品的(de)(de)(de)生(sheng)產廠家提(ti)(ti)供一(yi)些有益的(de)(de)(de)幫助, 也希望(wang)氧化(hua)鋁(lv)陶(tao)(tao)瓷(ci)生(sheng)產廠家和相(xiang)(xiang)關質量(liang)檢(jian)測(ce)單位共同(tong)努力盡快(kuai)制(zhi)定出我國(guo)氧化(hua)鋁(lv)瓷(ci)的(de)(de)(de)化(hua)學成(cheng)分(fen)(fen)分(fen)(fen)析(xi)的(de)(de)(de)國(guo)家標(biao)(biao)準(zhun)。
參考文獻
[1] J Lovasi, P Gado, A Csanady.氧化鋁生產檢測[M].鄭州:鄭州輕金屬(shu)研究所編(bian)譯, 1982
[2]王敬尊, 瞿慧生.復雜樣品的分析-剖析技術概論(lun)[M].北京(jing):化(hua)學工業(ye)出版社, 2000
[3] YS/T 274-1998.冶金級氧(yang)化(hua)鋁[S].
[4] YS/T 89-2011.煅燒α-型氧(yang)化鋁(lv)[S].
[5] YS/T 803-2012.冶金級氧化鋁[S].
[6] GB/T 24487-2009.氧化鋁[S].
[7] GB/T 6609-1986.氧化鋁化學分析方法[S].
[8] GB/T 6609-2009.氧化(hua)鋁化(hua)學分析方法(fa)和物理性能測定方法(fa)[S].
[9] GB/T 6609-2004.氧化鋁化學(xue)分析方法和物理性能測定方法[S].
[10] GB/T 6900-1986.粘土質耐(nai)火材(cai)料(liao)分析(xi)方法[S].
[11] GB/T 5609-2001.鎂(mei)質及鎂(mei)鋁質耐火材料(liao)化(hua)學(xue)分析方法(fa)[S].
[12] GB/T 3043-2000.棕剛(gang)玉化學分(fen)析方法[S].
[13] GB/T 6900-2006.鋁硅系耐火材(cai)料化學(xue)分析方法[S].
[14] GB/T 6901-2004.硅質耐火材料化(hua)學分(fen)析方法(fa)[S].
[15] GB/T 6901-2008.硅質耐火材料化(hua)學分析方(fang)法[S].
